Projeto Arquitetônico 4

Apartamento Armênia


Esta foi uma disciplina de projeto, de caráter teórico-prático, focada nos   espaços arquitetônicos internos.
O problema arquitetônico não se limita a determinadas escalas - às grandes, especialmente; tampouco à construção de novos edifícios. Existem as ampliações, as reformas e até aqueles ambientes que são criados sem que se faça ou altere uma casca externa. De todas as maneiras, em todo o projeto estão presentes os elementos de arquitetura e de composição, regrados segundo alguma ordem. Tal lógica explicita-se na essência da organização espacial, no princípio fundamental que rege as relações entre as diversas partes do projeto, na hierarquia entre os  compartimentos, em sua configuração, na relação com os espaços externos, em seu caráter  e sua materilidade.
Outro aspecto importante do semestre foi o reconhecimento de variáveis que interferem no processo de projeto, como custos e prazos, tanto de projeto como de execução, e da sua interferência nas decisões de forma.
Programa: o projeto foi desenvolvido para atender as necessidades de uma doutoranda em biologia que mora sozinha e que recebe com frequência o seu namorado.


vista revela como os ambientes de estar, jantar e trabalho se integram.


sala de estar







sala de jantar

sala de jantar - vista com o escritório integrado


circulação


Cozinha com três faixas de armários possibilita menor distância entre balcão de trabalho e balcão de apoio.



porta de correr possibilita isolar ambiente de serviço e ambiente social.



vista da cozinha para sala de estar






Suíte


Suíte


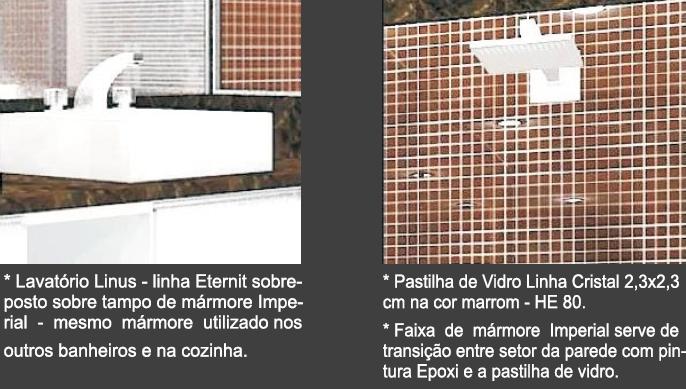

Banheiro da Suíte




Planta Baixa Geral


Cortes Gerais


  corte AA'

  corte BB'

  corte CC'

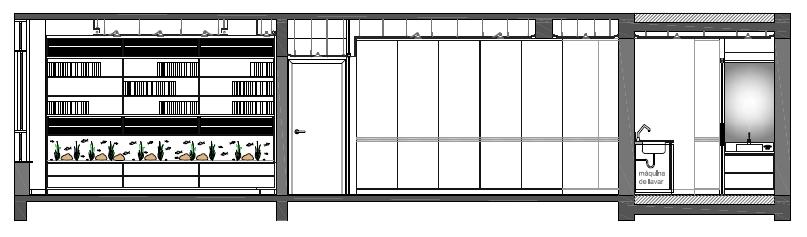

  corte DD'

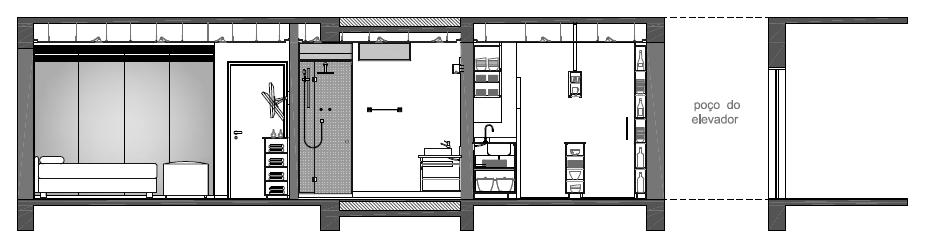

  corte EE'

Ampliações das Áreas Molhadas

  Cozinha
planta baixa

vista frontal do balcão de trabalho


Vista frontal do armário de mantimentos

Vista frontal da faixa central de armários

Vista posterior da faixa central de armários

Corte lateral

Corte lateral | setor do balcão de trabalho onde está o microondas

  Banheiro da Suíte + Banheiro Social

Planta Baixa | banheiro social e banheiro da suíte | o box do banheiro da suíte e do banheiro social são comuns nesse projeto.

Vista lateral | banheiro social | vista frontal | banheiro da suíte

Vista posterior | banheiro da suíte | vista lateral | banheiro social
Vista lateral | banheiro da suíte

Vista lateral | banheiro da suíte
Vista frontal | banheiro social




  Lavanderia + Lavabo de Serviço

Planta baixa | lavadeira e lavabo de serviço

Corte lateral | lavanderia | corte frontal | lavabo de serviço

Planta de Forro + Pontos e Luz


Diagrama de Ar Condicionado



01 - Unidade evaporadora do sistema split embutida em um compartimento superior com portas perfuradas do armário da sala de estar. A tubulação é dirigida para a fachada posterior do edifício, onde estão os condensadores dos splits do apartamento.

02 - Unidade evaporadora do sistema split embutida em um compartimento superior com portas perfuradas do armário da suíte. A tubulação é dirigida para a fachada posterior do edifício, onde estão os condensadores dos splits do apartamento.

03 - Condensadores dos ar condicionados splits instalados na fachada posterior do edifício.

04 - Perfuração na viga da estrutura do edifício para passagem da tubulação do split da sala.


Ampliação do sistema de correr da porta que se repete na cozinha, no banheiro social e no lavabo de serviço.

Ampliação da sanca com iluminação existente na sala de estar e na sala de jantar.

Ampliação do corte do aquário embutido na estante da sala mostrando o acesso existente para sua manutenção.


Tabela de Orçamento


Disciplina ministrada pela professora e arquiteta Marta Peixoto.
